小型顆粒機構造說明

小型顆粒機可將混合的粉末狀物制成顆粒，也可將塊狀的干料粉碎成所需的顆粒。適用于制藥、化工、食品、科研單位、實驗室、醫院、小型保健品廠小批量生產。今天中南小編跟大家說說小型顆粒機構造說明

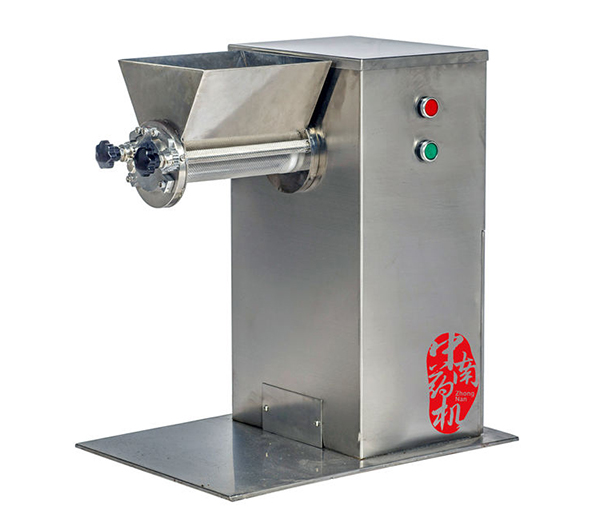

1、小型顆粒機的機身為一獨立長方體、由軸承架、減速箱、機座三大件組成。加料粉斗與軸承架連接、伸向機外，機座前端設計為伸出、著地廣而平穩，因此不須安裝、可任意放置室內使用。

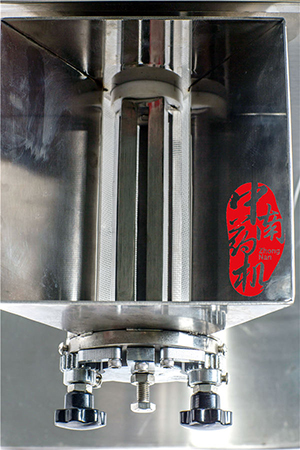

2、顆粒制造裝置：旋轉滾筒橫臥裝置在料斗下面，前后有軸承支座，它通過齒條的傳動，作倒順回轉。端面的前軸承座為活動式，裝拆時、只要旋下三個螺釘，前軸承座和旋轉滾筒可依次抽出。旋轉滾筒的二端采用對稱凸形連軸節，不受倒順限制、裝拆方便。

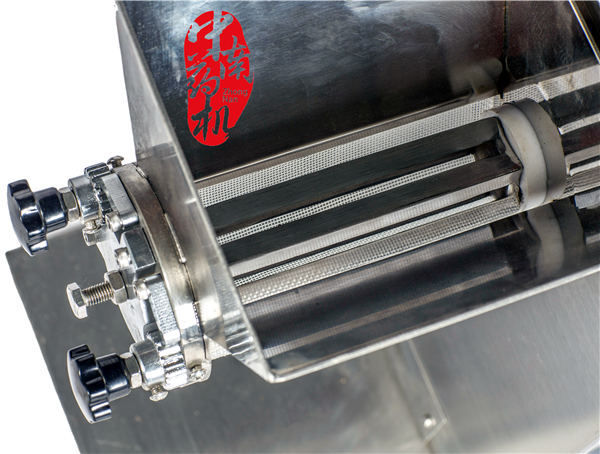

3、篩網夾管：裝置在旋轉滾筒的兩旁，用鋼管制造，中間開有一條長槽，篩網的兩端嵌入槽內，轉動手輪將篩網包在旋轉滾筒的外圓上，手輪內擋有刺輪撐住，松緊可以調節。

4、減速箱：采用蝸輪傳動，速比為1：30，箱內可儲機沒，保證齒桿、齒輪和蝸輪付潤滑良好及無噪音，蝸輪外端，裝有偏心桿帶動齒桿作往復運動，與齒桿嚙合的齒輪軸即作倒順回轉運動。

5、機坐電機：電機安裝板與機座鉸鏈連接，另一端與螺母鉸接，當轉動機座上手輪時調節絲桿旋轉、螺母即帶動電機板上下、以調三角帶松緊。

通過上述相信大家對小型顆粒機構造有了更深刻的了解。
