提取濃縮機組ZNTD-50L/100L`您當前所在的位置：首頁>>產品展示>> > 產品展示 > 提取濃縮系列>>詳細介紹`

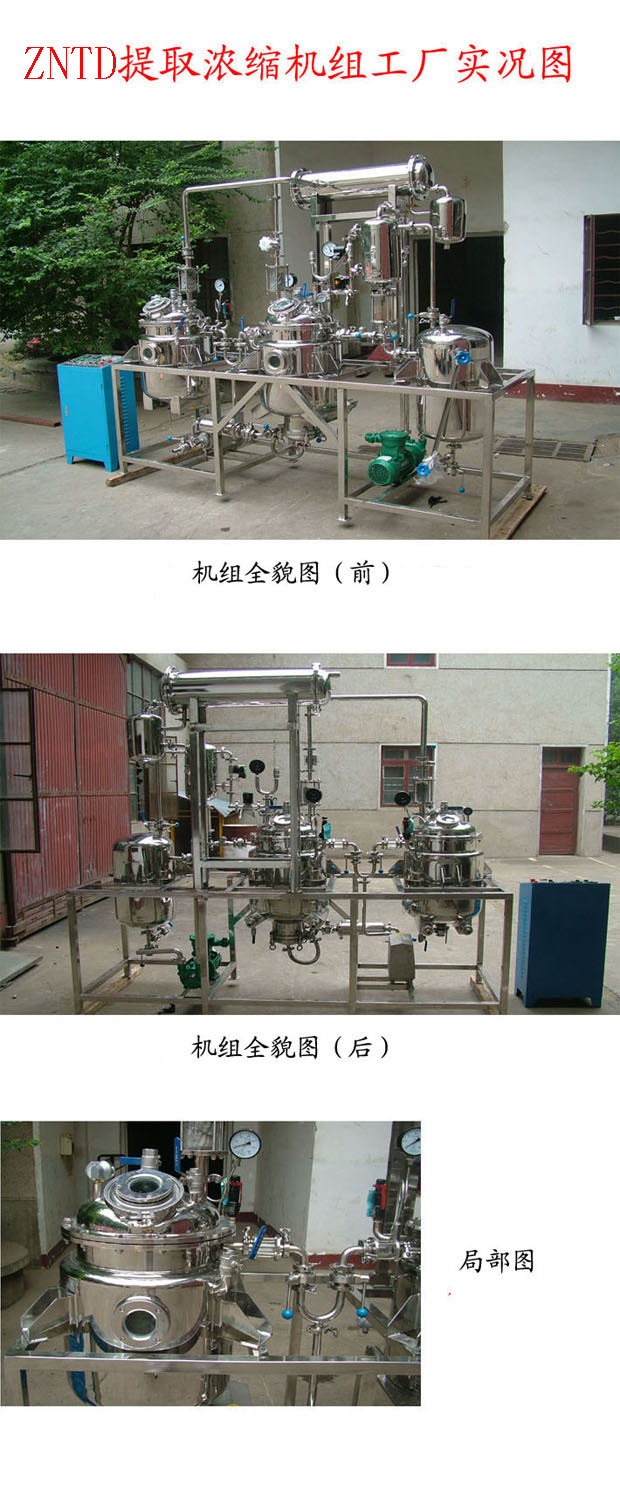

提取濃縮機組ZNTD-50L/100L

日期：2012/6/7 8:58:00 標簽：提取濃縮機組

技術參數

性能說明

微型

提取濃縮機組

規格型號

ZNTD-50

電加熱

外形尺寸（長×寬×高）

2500×953×2245（mm）

提取罐

提取罐容積       L

50

1、提取罐結構：支耳安裝，上下橢圓形封頭，夾套加熱，手動快開出渣。

2、表面處理：設備內外表面拋光，確保無衛生死角。

3、材質厚度：內膽δ=3mm/304；夾套δ=3mm/304；保溫δ=2mm/304。

4、設備附件：消泡器、1.5m²冷凝器、1.2L油水分離器、及系統內連接管道、閥門、儀表等

投料量        kg/批

5-15

加熱面積         m²

0.6

夾套工作壓力   MPa

<0.1

夾套工作溫度   ℃

105

內膽工作壓力   MPa

-0.09

電加熱總功率     KW

12

電加熱組       組

2

電加熱介質

水

濃縮部份

濃縮罐容積       L

50

1、設備組成：本套設備由濃縮罐、真空緩沖罐、受液槽、真空泵及系統內連接管道、閥件、配套儀表等組成。

2、設備材質及厚度：內膽δ=3mm/304；夾套δ=3mm/304；保溫δ=2mm/304；受液槽δ=3mm/304。

3、表面處理：設備內外表面拋光，確保無衛生死角。

加熱面積         m²

0.58

受液槽容積       L

50

夾套工作溫度    ℃

105

濃縮比重

1.2-1.4

電加熱總功率     KW

12

電加熱組       組

2

電加熱介質

水

共同參數

濃縮或提取溫度   ℃

45-100

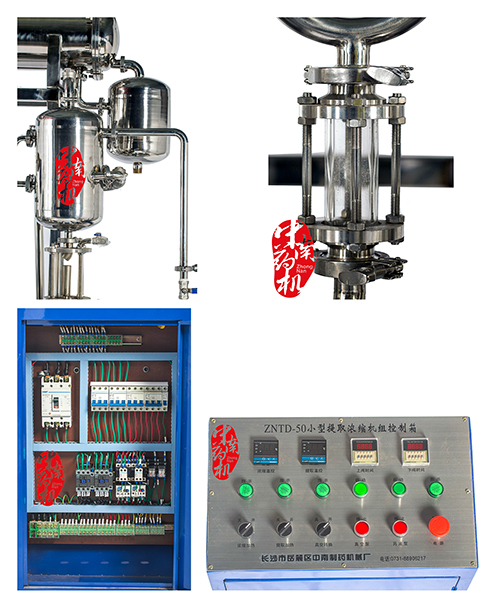

1、罐上配置：A、壓力表3件；B、溫度計2件；C、防爆視鏡、燈；D、真空壓力表1件；E、清洗球3件;F、安全閥2件;G、液位視鏡2件。

2、附件：配控制箱1件、溫控儀2個。

加熱介質

水

溫度顯示范圍     ℃

0-200

循環耗水量     t/h

2

技術參數

性能說明

微型

提取濃縮機組

規格型號

ZNTD-100

電加熱

外形尺寸（長×寬×高）

2850×850×2429（mm）

提取罐

提取罐容積       L

100

1、提取罐結構：支耳安裝，上下橢圓形封頭，夾套加熱，手動快開出渣。

2、表面處理：設備內外表面拋光，確保無衛生死角。

3、材質厚度：內膽δ=3mm/304；夾套δ=4mm/Q235-B；保溫δ=2mm/304。

4、設備附件：消泡器、2m²冷凝器、0.35m²冷卻器、1.2L油水分離器、過濾器、藥液泵、及系統內連接管道、閥門、儀表等

投料量        kg/批

10-30

加熱面積         m²

1

夾套工作壓力   MPa

<0.1

內膽工作壓力   MPa

-0.09

電加熱總功率     KW

15

電加熱組       組

2

電加熱介質

水

濃縮部份

濃縮罐容積       L

100

1、設備組成：本套設備由濃縮罐、真空緩沖罐、受液槽、真空泵及系統內連接管道、閥件、配套儀表等組成。

2、設備材質及厚度：內膽δ=3mm/304；夾套δ=4mm/Q235-B；保溫δ=2mm/304；受液槽δ=3mm/304。

3、表面處理：設備內外表面拋光，確保無衛生死角。

加熱面積         m²

0.95

受液槽容積       L

100

濃縮比重

1.2-1.4

電加熱總功率     KW

15

電加熱組       組

2

電加熱介質

水

共同參數

濃縮或提取溫度   ℃

45-100

1、罐上配置：A、壓力表3件；B、溫度計2件；C、防爆視鏡、燈；D、真空壓力表1件；E、清洗球3件;F、安全閥2件;G、液位視鏡2件。

2、附件：配控制箱1件、溫控儀2個。

加熱介質

水

溫度顯示范圍     ℃

0-200

循環耗水量     t/h

2.5

技術參數
性能說明
微型
提取濃縮機組
規格型號
ZNTD-200
電加熱
外形尺寸（長×寬×高）
3161×1100×3000（mm）
提取罐
提取罐容積       L
200
1、提取罐結構：支耳安裝，上下橢圓形封頭，夾套加熱，手動快開出渣。
2、表面處理：設備內外表面拋光，確保無衛生死角。
3、材質厚度：內膽δ=4mm/304；夾套δ=5mm/Q235-B；保溫δ=2mm/304。
4、設備附件：消泡器、3m²冷凝器、0.45m²冷卻器、1.2L油水分離器、過濾器、藥液泵、及系統內連接管道、閥門、儀表等
投料量        kg/批
20-60
加熱面積         m²
1.25
夾套工作壓力   MPa
<0.1
內膽工作壓力   MPa
-0.09
電加熱總功率     KW
18
電加熱組       組
2
電加熱介質
水
濃縮部份
濃縮罐容積       L
200
1、設備組成：本套設備由濃縮罐、真空緩沖罐、受液槽、真空泵及系統內連接管道、閥件、配套儀表等組成。
2、設備材質及厚度：內膽δ=4mm/304；夾套δ=5mm/Q235-B；保溫δ=2mm/304；受液槽δ=3mm/304。
3、表面處理：設備內外表面拋光，確保無衛生死角。
加熱面積         m²
1.35
受液槽容積       L
200
濃縮比重
1.2-1.4
電加熱總功率     KW
18
電加熱組       組
2
電加熱介質
水
共同參數
濃縮或提取溫度   ℃
45-100
1、罐上配置：A、壓力表3件；B、溫度計2件；C、防爆視鏡、燈；D、真空壓力表1件；E、清洗球3件;F、安全閥2件;G、液位視鏡2件。
2、附件：配控制箱1件、溫控儀2個。
加熱介質
水
溫度顯示范圍     ℃
0-200
循環耗水量     t/h
4

技術參數

性能說明

微型提取濃縮機組

規格型號

ZNTD-300

電加熱

外形尺寸（長×寬×高）

3492×1350×3228（mm）

提取罐

提取罐容積       L

300

1、提取罐結構：支耳安裝，上下橢圓形封頭，夾套加熱，手動快開出渣。

2、表面處理：設備內外表面拋光，確保無衛生死角。

3、材質厚度：內膽δ=4mm/304；夾套δ=5mm/Q235-B；保溫δ=2mm/304。

1、設備附件：消泡器、5.4m²冷凝器、0.55m²冷卻器、1.2L油水分離器、過濾器、藥液泵、及系統內連接管道、閥門、儀表等

2、附：可移動樓梯1架（碳鋼）。

投料量        kg/批

30-100

加熱面積         m²

1.9

夾套工作壓力   MPa

<0.1

內膽工作壓力   MPa

-0.09

電加熱總功率     KW

24

電加熱組       組

4

濃縮部份

濃縮罐容積       L

300

1、設備組成：本套設備由濃縮罐、真空緩沖罐、受液槽、真空泵及系統內連接管道、閥件、配套儀表等組成。

2、設備材質及厚度：內膽δ=4mm/304；夾套δ=5mm/Q235-B；保溫δ=2mm/304；受液槽δ=3mm/304。

3、表面處理：設備內外表面拋光，確保無衛生死角。

加熱面積         m²

1.5

受液槽容積       L

300

濃縮比重

1.2-1.4

電加熱總功率     KW

36

電加熱組       組

4

共同參數

濃縮或提取溫度   ℃

45-100

1、罐上配置：A、壓力表3件；B、溫度計2件；C、防爆視鏡、燈；D、真空壓力表1件；E、清洗球3件;F、安全閥2件;G、液位視鏡2件。

2、附件：配控制箱1件、溫控儀2個。

加熱介質

水

溫度顯示范圍     ℃

0-200

循環耗水量     t/h

8

技術參數

性能說明

微型提取濃縮機組

規格型號

ZNTD-500

電加熱

外形尺寸（長×寬×高）

4039×1760×3621（mm）

提取罐

提取罐容積       L

500

1、提取罐結構：支耳安裝，上下橢圓形封頭，夾套加熱，手動快開出渣。

2、表面處理：設備內表面拋光，確保無衛生死角，外表面全部處理拋光。

3、材質厚度：內膽δ=5mm/304；夾套δ=5mm/Q235-B；保溫δ=2mm/304。

1、設備附件：消泡器、9.2m²冷凝器、0.7m²冷卻器、1.2L油水分離器、過濾器、藥液泵、及系統內連接管道、閥門、儀表等

2、附：可移動樓梯1架（碳鋼）。

投料量        kg/批

50-167

加熱面積         m²

2.5

夾套工作壓力   MPa

常壓

內膽工作壓力   MPa

負壓

電加熱總功率     KW

36

電加熱組

4

濃縮部份

濃縮罐容積       L

500

1、設備組成：本套設備由濃縮罐、真空緩沖罐、受液槽、真空泵及系統內連接管道、閥件、配套儀表等組成。

設備材質及厚度：內膽δ=5mm/304；夾套δ=5mm/Q235-B；保溫δ=2mm/304;受液槽δ=4mm/304。

2、表面處理：設備內表面拋光，確保無衛生死角，外表面全部處理拋光。

加熱面積         m²

2.3

受液槽容積       L

500

濃縮比重

1.2-1.4

電加熱總功率     KW

60

電加熱組

4

共同參數

濃縮或提取溫度   ℃

45-100

1、罐上配置：A、壓力表3件；B、溫度計2件；C、防爆視鏡、燈；D、真空壓力表1件；E、清洗球3件;F、安全閥2件;G、液位視鏡2件。

2、附件：配控制箱1件、溫控儀2個。

加熱介質

水

溫度顯示范圍     ℃

0-200

循環耗水量     t/h

12

	技術參數		性能說明
微型提取濃縮機組	規格型號	ZNTD-50	電加熱
	外形尺寸（長×寬×高）		2500×953×2245（mm）
	提取罐
	提取罐容積 L	50	1、提取罐結構：支耳安裝，上下橢圓形封頭，夾套加熱，手動快開出渣。 2、表面處理：設備內外表面拋光，確保無衛生死角。 3、材質厚度：內膽δ=3mm/304；夾套δ=3mm/304；保溫δ=2mm/304。 4、設備附件：消泡器、1.5m²冷凝器、1.2L油水分離器、及系統內連接管道、閥門、儀表等
	投料量 kg/批	5-15
	加熱面積 m²	0.6
	夾套工作壓力 MPa	<0.1
	夾套工作溫度 ℃	105
	內膽工作壓力 MPa	-0.09
	電加熱總功率 KW	12
	電加熱組組	2
	電加熱介質	水
	濃縮部份
	濃縮罐容積 L	50	1、設備組成：本套設備由濃縮罐、真空緩沖罐、受液槽、真空泵及系統內連接管道、閥件、配套儀表等組成。 2、設備材質及厚度：內膽δ=3mm/304；夾套δ=3mm/304；保溫δ=2mm/304；受液槽δ=3mm/304。 3、表面處理：設備內外表面拋光，確保無衛生死角。
	加熱面積 m²	0.58
	受液槽容積 L	50
	夾套工作溫度 ℃	105
	濃縮比重	1.2-1.4
	電加熱總功率 KW	12
	電加熱組組	2
	電加熱介質	水
	共同參數
	濃縮或提取溫度 ℃	45-100	1、罐上配置：A、壓力表3件；B、溫度計2件；C、防爆視鏡、燈；D、真空壓力表1件；E、清洗球3件;F、安全閥2件;G、液位視鏡2件。 2、附件：配控制箱1件、溫控儀2個。
	加熱介質	水
	溫度顯示范圍 ℃	0-200
	循環耗水量 t/h	2

	技術參數		性能說明
微型提取濃縮機組	規格型號	ZNTD-200	電加熱
	外形尺寸（長×寬×高）		3161×1100×3000（mm）
	提取罐
	提取罐容積 L	200	1、提取罐結構：支耳安裝，上下橢圓形封頭，夾套加熱，手動快開出渣。 2、表面處理：設備內外表面拋光，確保無衛生死角。 3、材質厚度：內膽δ=4mm/304；夾套δ=5mm/Q235-B；保溫δ=2mm/304。 4、設備附件：消泡器、3m²冷凝器、0.45m²冷卻器、1.2L油水分離器、過濾器、藥液泵、及系統內連接管道、閥門、儀表等
	投料量 kg/批	20-60
	加熱面積 m²	1.25
	夾套工作壓力 MPa	<0.1
	內膽工作壓力 MPa	-0.09
	電加熱總功率 KW	18
	電加熱組組	2
	電加熱介質	水
	濃縮部份
	濃縮罐容積 L	200	1、設備組成：本套設備由濃縮罐、真空緩沖罐、受液槽、真空泵及系統內連接管道、閥件、配套儀表等組成。 2、設備材質及厚度：內膽δ=4mm/304；夾套δ=5mm/Q235-B；保溫δ=2mm/304；受液槽δ=3mm/304。 3、表面處理：設備內外表面拋光，確保無衛生死角。
	加熱面積 m²	1.35
	受液槽容積 L	200
	濃縮比重	1.2-1.4
	電加熱總功率 KW	18
	電加熱組組	2
	電加熱介質	水
	共同參數
	濃縮或提取溫度 ℃	45-100	1、罐上配置：A、壓力表3件；B、溫度計2件；C、防爆視鏡、燈；D、真空壓力表1件；E、清洗球3件;F、安全閥2件;G、液位視鏡2件。 2、附件：配控制箱1件、溫控儀2個。
	加熱介質	水
	溫度顯示范圍 ℃	0-200
	循環耗水量 t/h	4

	技術參數		性能說明
微型提取濃縮機組	規格型號	ZNTD-300	電加熱
	外形尺寸（長×寬×高）		3492×1350×3228（mm）
	提取罐
	提取罐容積 L	300	1、提取罐結構：支耳安裝，上下橢圓形封頭，夾套加熱，手動快開出渣。 2、表面處理：設備內外表面拋光，確保無衛生死角。 3、材質厚度：內膽δ=4mm/304；夾套δ=5mm/Q235-B；保溫δ=2mm/304。 1、設備附件：消泡器、5.4m²冷凝器、0.55m²冷卻器、1.2L油水分離器、過濾器、藥液泵、及系統內連接管道、閥門、儀表等 2、附：可移動樓梯1架（碳鋼）。
	投料量 kg/批	30-100
	加熱面積 m²	1.9
	夾套工作壓力 MPa	<0.1
	內膽工作壓力 MPa	-0.09
	電加熱總功率 KW	24
	電加熱組組	4
	濃縮部份
	濃縮罐容積 L	300	1、設備組成：本套設備由濃縮罐、真空緩沖罐、受液槽、真空泵及系統內連接管道、閥件、配套儀表等組成。 2、設備材質及厚度：內膽δ=4mm/304；夾套δ=5mm/Q235-B；保溫δ=2mm/304；受液槽δ=3mm/304。 3、表面處理：設備內外表面拋光，確保無衛生死角。
	加熱面積 m²	1.5
	受液槽容積 L	300
	濃縮比重	1.2-1.4
	電加熱總功率 KW	36
	電加熱組組	4
	共同參數
	濃縮或提取溫度 ℃	45-100	1、罐上配置：A、壓力表3件；B、溫度計2件；C、防爆視鏡、燈；D、真空壓力表1件；E、清洗球3件;F、安全閥2件;G、液位視鏡2件。 2、附件：配控制箱1件、溫控儀2個。
	加熱介質	水
	溫度顯示范圍 ℃	0-200
	循環耗水量 t/h	8
